Модель | JET JBSM-150 Ленточный шлифоваль |
Производитель | JET |
Страна производства | Китай |
Размер стола (мм) | 150 х 2000 |
Мощность двигателя (кВт) | 4 |
Габаритные размеры ДхШхВ (мм) | 500х440х804 |
Вес (кг) | 80 |
Характеристики: | JET JBSM-150 Ленточный шлифовальный станок 230 В / JET / Китай / 150 х 2000 / 4 / 500х440х804 / 80 |
Модель | JET JBSM-150 Ленточный шлифоваль |
Производитель | JET |
Страна производства | Китай |
Размер стола (мм) | 150 х 2000 |
Мощность двигателя (кВт) | 4 |
Габаритные размеры ДхШхВ (мм) | 500х440х904 |
Вес (кг) | 80 |
Характеристики: | JET JBSM-150 Ленточный шлифовальный станок 400 В / JET / Китай / 150 х 2000 / 4 / 500х440х904 / 80 |
Модель | JET JBSM-75 Ленточный шлифоваль |
Производитель | JET |
Страна производства | Китай |
Размер стола (мм) | 75 х 2000 |
Мощность двигателя (кВт) | 2,1 |
Габаритные размеры ДхШхВ (мм) | 500х440х804 |
Вес (кг) | 65 |
Характеристики: | JET JBSM-75 Ленточный шлифовальный станок 230 В / JET / Китай / 75 х 2000 / 2,1 / 500х440х804 / 65 |
Модель | JET JBSM-75 Ленточный шлифоваль |
Производитель | JET |
Страна производства | Китай |
Размер стола (мм) | 75 х 2000 |
Диаметр шлифовального круга (мм) | 500 |
Мощность двигателя (кВт) | 2,1 |
Габаритные размеры ДхШхВ (мм) | 500х440х940 |
Вес (кг) | 65 |
Характеристики: | JET JBSM-75 Ленточный шлифовальный станок 400 В / JET / Китай / 75 х 2000 / 500 / 2,1 / 500х440х940 / 65 |
Модель | JET JPSG-0618H Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Максимальный вес заготовки (кг) | 160 |
Частота вращения вертикального шпинделя (об/мин) | 2850 |
Максимальная нагрузка на стол (кг) | 45 |
Размер стола (мм) | 152 x 460 |
Диаметр шлифовального круга (мм) | 203 |
Мощность двигателя (кВт) | 2,25 |
Габаритные размеры ДхШхВ (мм) | 1810х1135х1660 |
Вес (кг) | 850 |
Характеристики: | JET JPSG-0618H Плоскошлифовальный станок / JET / Китай / 160 / 2850 / 45 / 152 x 460 / 203 / 2,25 / 1810х1135х1660 / 850 |
Модель | JET JPSG-0618SD Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Артикул | 50000975T |
Максимальный вес заготовки (кг) | 160 |
Частота вращения вертикального шпинделя (об/мин) | 2850 |
Размер стола (мм) | 150 х 450 |
Диаметр шлифовального круга (мм) | 203 |
Мощность двигателя (кВт) | 3 |
Габаритные размеры ДхШхВ (мм) | 1810х1135х1660 |
Вес (кг) | 1005 |
Характеристики: | JET JPSG-0618SD Плоскошлифовальный станок / JET / Китай / 50000975T / 160 / 2850 / 150 х 450 / 203 / 3 / 1810х1135х1660 / 1005 |
Модель | JET JPSG-1020AH Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Максимальный вес заготовки (кг) | 280 |
Частота вращения вертикального шпинделя (об/мин) | 2850 |
Размер стола (мм) | 254 x 508 |
Диаметр шлифовального круга (мм) | 203 |
Мощность двигателя (кВт) | 4,12 |
Габаритные размеры ДхШхВ (мм) | 2480х1450х1750 |
Вес (кг) | 1810 |
Характеристики: | JET JPSG-1020AH Плоскошлифовальный станок / JET / Китай / 280 / 2850 / 254 x 508 / 203 / 4,12 / 2480х1450х1750 / 1810 |
Модель | JET JPSG-1224AH Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Артикул | 50000979T |
Максимальный вес заготовки (кг) | 310 |
Частота вращения вертикального шпинделя (об/мин) | 1450 |
Размер стола (мм) | 300 х 600 |
Диаметр шлифовального круга (мм) | 304 |
Мощность двигателя (кВт) | 6,2 |
Габаритные размеры ДхШхВ (мм) | 2700х1600х1850 |
Вес (кг) | 1990 |
Характеристики: | JET JPSG-1224AH Плоскошлифовальный станок / JET / Китай / 50000979T / 310 / 1450 / 300 х 600 / 304 / 6,2 / 2700х1600х1850 / 1990 |
Модель | JET JPSG-1224SD Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Максимальный вес заготовки (кг) | 310 |
Частота вращения вертикального шпинделя (об/мин) | 1450 |
Размер стола (мм) | 300 x 600 |
Диаметр шлифовального круга (мм) | 305 |
Мощность двигателя (кВт) | 6,07 |
Габаритные размеры ДхШхВ (мм) | 2700х1600х1850 |
Вес (кг) | 1990 |
Характеристики: | JET JPSG-1224SD Плоскошлифовальный станок / JET / Китай / 310 / 1450 / 300 x 600 / 305 / 6,07 / 2700х1600х1850 / 1990 |
Модель | JET JPSG-1640AH Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Артикул | ITA3A1640 |
Максимальный вес заготовки (кг) | 428 |
Частота вращения вертикального шпинделя (об/мин) | 1450 |
Размер стола (мм) | 400 х 1020 |
Диаметр шлифовального круга (мм) | 355 |
Мощность двигателя (кВт) | 6,4 |
Габаритные размеры ДхШхВ (мм) | 4020х2200х2050 |
Вес (кг) | 4000 |
Характеристики: | JET JPSG-1640AH Плоскошлифовальный станок / JET / Китай / ITA3A1640 / 428 / 1450 / 400 х 1020 / 355 / 6,4 / 4020х2200х2050 / 4000 |
Модель | JET JPSG-1640SD Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Артикул | 50000981T |
Максимальный вес заготовки (кг) | 428 |
Частота вращения вертикального шпинделя (об/мин) | 1450 |
Размер стола (мм) | 406 х 1020 |
Диаметр шлифовального круга (мм) | 355 |
Мощность двигателя (кВт) | 6,37 |
Габаритные размеры ДхШхВ (мм) | 4020х2200х2050 |
Вес (кг) | 4000 |
Характеристики: | JET JPSG-1640SD Плоскошлифовальный станок / JET / Китай / 50000981T / 428 / 1450 / 406 х 1020 / 355 / 6,37 / 4020х2200х2050 / 4000 |
Модель | JET JPSG-2448TD Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Размер стола (мм) | 600 х 1200 |
Диаметр шлифовального круга (мм) | 405 |
Мощность двигателя (кВт) | 2 |
Габаритные размеры ДхШхВ (мм) | 4300х3500х2350 |
Вес (кг) | 6500 |
Характеристики: | JET JPSG-2448TD Плоскошлифовальный станок / JET / Китай / 600 х 1200 / 405 / 2 / 4300х3500х2350 / 6500 |
Модель | JET JPSG-2460TD Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Максимальный вес заготовки (кг) | 1500 |
Размер стола (мм) | 600 х 1500 |
Диаметр шлифовального круга (мм) | 405 |
Мощность двигателя (кВт) | 2 |
Габаритные размеры ДхШхВ (мм) | 4900х3500х2350 |
Вес (кг) | 7500 |
Характеристики: | JET JPSG-2460TD Плоскошлифовальный станок с ЧПУ / JET / Китай / 1500 / 600 х 1500 / 405 / 2 / 4900х3500х2350 / 7500 |
Модель | JET JPSG-2480TD Плоскошлифовальны |
Производитель | JET |
Страна производства | Китай |
Максимальный вес заготовки (кг) | 1850 |
Размер стола (мм) | 600 х 2000 |
Диаметр шлифовального круга (мм) | 405 |
Мощность двигателя (кВт) | 2 |
Габаритные размеры ДхШхВ (мм) | 5900х3500х2350 |
Вес (кг) | 8500 |
Характеристики: | JET JPSG-2480TD Плоскошлифовальный станок / JET / Китай / 1850 / 600 х 2000 / 405 / 2 / 5900х3500х2350 / 8500 |
Плоскошлифовальные станки по металлу
Плоскошлифовальные станки по металлу, представленные в каталоге, являются одним из важных классов промышленного оборудования, используемого в машиностроении. Модели рассчитаны на выполнение шлифовальных работ по металлу, доводя поверхность металлических изделий до необходимого класса шероховатости. Благодаря станкам данного типа стало возможным получить в производственных условиях детали с высокой чистотой поверхностей, используемые в дальнейшем для изготовления сложных машин и агрегатов. Особенности конструкции допускают выполнять шлифовку металлических поверхностей двумя способами:
· плоская обработка, выполняемая шлифовальной лентой, вращаемой вертикально расположенным шпинделем;
· контактная обработка, осуществляемая вертикально вращаемыми под наклоном шпинделями;
В первом случае оборудование позволяет вести технологические операции по обработке плоских поверхностей, находящихся в горизонтальном положении. Второй вид разработан специально для шлифовки торцевых поверхностей, профильных деталей. Учитывая динамические нагрузки на оборудование в процессе работы, станки имеют прочное и устойчивое основание. Вся конструкция обладает необходимой жесткостью. Размер шлифовальной ленты определяется техническими характеристиками техники, техническим заданием и размерами заготовки. Рабочие столы в моделях станков этого класса имеет автоматическую подачу. С помощью этой функции обеспечивается полный контакт абразивного инструмента с поверхностью, достигается равномерное воздействие шлифовальной ленты на обрабатываемый материал.
Основная часть техники используется в промышленных целях для работы с изделиями и заготовками весом до 400 кг. Допустимые габариты обрабатываемой детали соответствует размерам рабочего стола и функциональными параметрами установки. В некоторых моделях машин рабочие столы имеют намагничивание, позволяющее прочно удерживать деталь или заготовку без использования крепежной оснастки. Отличает машины подобного класса высокая точность, которая достигается в процессе обрабатывания поверхностей, включая полирование отдельных элементов и частей изделий.
Установки могут отличаться системой управления и техническими параметрами, рассчитанными с учетом габаритов и размеров заготовок. Агрегаты могут быть двухсторонними, специально разработанными для выполнения торцевой шлифовки. В таких моделях имеются два шпинделя, вертикальный и горизонтальный.
В некоторых случаях, в приборостроении используются плоскошлифовальные станки, оснащенные круглыми столами и несколькими шпинделями, которые вращаются в вертикальной, горизонтальной и наклонной плоскости. Машины двухстоечные и одностоечные, конструкция которых рассчитана на обработку торцевых поверхностей и на периферии.
Все установки отвечают высоким стандартам качества и безопасности. Каждый механизм, представленный в каталоге, имеет необходимое гарантийное обслуживание и техническое обеспечение.

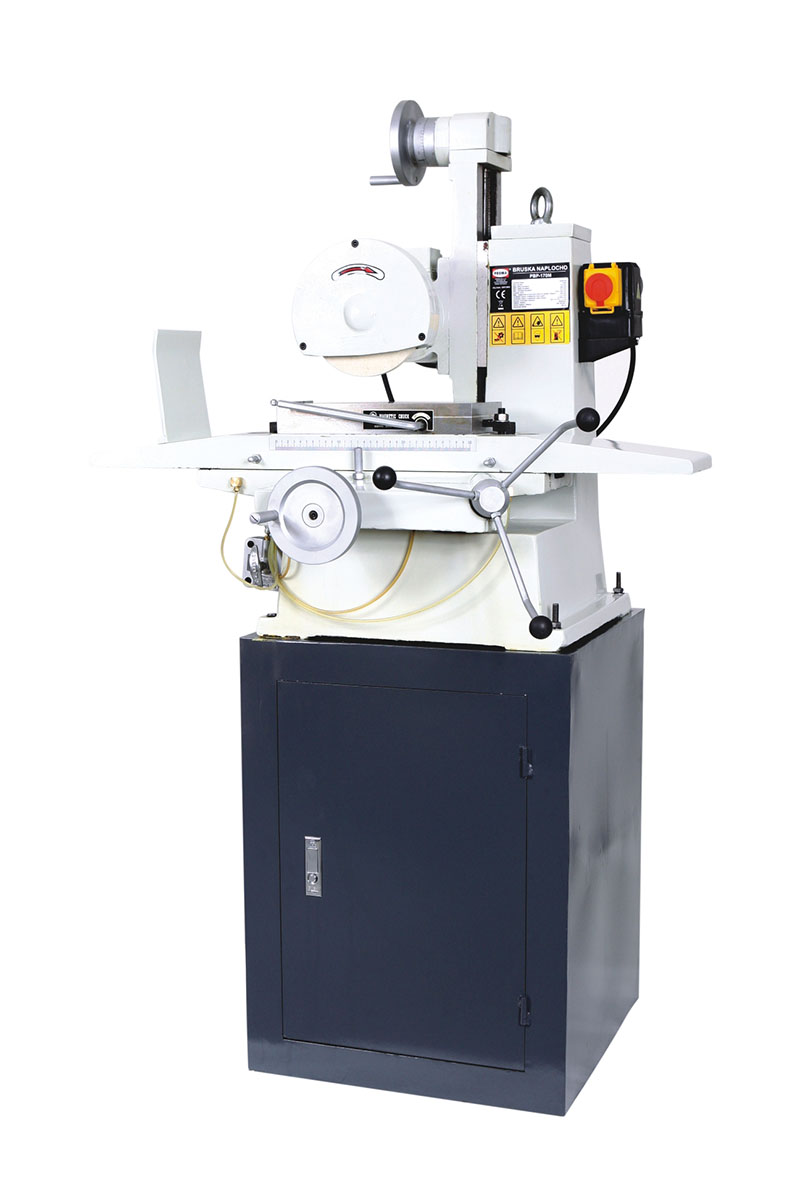

Плоскошлифовальные станки предназначены для чистовой и финишной обработки плоских поверхностей деталей абразивным или алмазным кругами. Заготовки закрепляются непосредственно на магнитной плите станка либо с помощью крепежного приспособления.
Станки поставляются в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитный экран, регулируемые установочные опоры.
