Системы промышленной аспирации и фильтры для цементных силосов
Промышленная аспирация — это комплекс инженерных решений для удаления взвешенных твердых частиц (пыли) из рабочей зоны и очистки выбрасываемого воздуха до санитарных норм. В условиях бетонного производства (РБУ), перевалки сыпучих материалов и горно-обогатительных комбинатов, системы аспирации выполняют две функции: экологическую (снижение выбросов до норм ПДК) и технологическую (возврат продукта в производственный цикл).
Принцип работы систем обеспыливания на производстве
Эффективность пылеулавливания зависит от грамотного расчета аэродинамических показателей и выбора типа фильтрующего оборудования. Стандартный цикл работы аспирационной установки включает три этапа:
- Локализация и захват. Запыленный воздух забирается от источника пыления (смеситель, весовой дозатор, загрузочная горловина силоса) за счет разряжения, создаваемого вентилятором.
- Транспортировка и сепарация. По воздуховодам смесь поступает в корпус фильтра. Крупные фракции оседают под действием гравитации или инерционных сил (в циклонных элементах), мелкодисперсная пыль задерживается на поверхности фильтрующего материала.
- Регенерация и выгрузка. Очищенный воздух выбрасывается в атмосферу. Уловленный материал сбрасывается обратно в силос или бункер-накопитель посредством системы импульсной продувки или виброочистки.
Типы аспирационного оборудования для цемента и инертных материалов
Для работы с абразивными и мелкодисперсными средами (цемент, зола-унос, минеральный порошок) применяются установки, обеспечивающие остаточную запыленность не более 10–20 мг/м³. Основная классификация базируется на типе фильтрующего элемента.
1. Рукавные фильтры
Наиболее распространенный тип оборудования для силосов цемента. Фильтрующим элементом служат рукава из иглопробивного полотна (полиэстер, мета-арамид) на металлическом каркасе. Отличаются высокой грязеемкостью и способностью работать при высоких пылевых нагрузках.
- Механизм очистки: Пневмоудар (Pulse-Jet). Сжатый воздух под давлением 4–6 бар подается внутрь рукава, сбрасывая "пылевую шубу".
- Применение: Загрузка силосов автоцементовозами, узлы пересыпки, аспирация смесительных блоков.

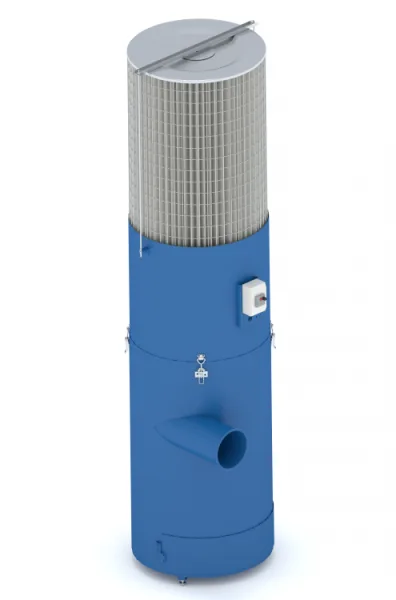

2. Картриджные фильтры
Компактные установки с гофрированными фильтр-патронами. За счет складчатой структуры обеспечивают большую площадь фильтрации (до 10–15 м² на один элемент) при малых габаритах корпуса.
- Преимущества: Компактность, простота замены элементов.
- Ограничения: Чувствительность к влажному воздуху (цементация складок при прохождении "точки росы"). Требуют тщательной подготовки сжатого воздуха.
3. Циклонные пылеуловители
Используют центробежную силу для отделения частиц. На бетонных заводах применяются редко в качестве основной ступени очистки из-за низкой эффективности улавливания фракций менее 10 мкм. Используются как первая ступень (предфильтр) для снижения нагрузки на рукавные фильтры.
Сравнительные характеристики фильтрующих элементов
Выбор оборудования зависит от дисперсности пыли, температуры потока и требуемой производительности.
| Параметр | Рукавный фильтр | Картриджный фильтр | Циклон |
|---|---|---|---|
| Эффективность очистки | 99.9% (до 5 мг/м³) | 99.9% (до 2-5 мг/м³) | 85-90% (грубая очистка) |
| Удельная газовая нагрузка | 1.0 – 2.5 м³/мин/м² | 0.5 – 1.0 м³/мин/м² | Высокая |
| Чувствительность к влаге | Средняя (возможна гидрофобная пропитка) | Высокая (риск цементации) | Низкая |
| Система регенерации | Пневмоимпульсная / Виброочистка | Пневмоимпульсная | Не требуется |
| Сфера применения на РБУ | Силосы цемента, смесители | Локальная аспирация дозаторов | Предварительная очистка |
Технические требования к системе пневмоочистки (Pulse-Jet)
Стабильность работы аспирационной установки на 80% зависит от корректной настройки системы регенерации. Для фильтров цементных силосов стандартом является использование системы Pulse-Jet (пневмоудар).
Ключевые компоненты системы:
- Ресивер сжатого воздуха: Накопитель, обеспечивающий мгновенную подачу необходимого объема воздуха.
- Электромагнитные клапаны: Мембранные клапаны с высокой пропускной способностью. Время открытия составляет 0.1–0.2 секунды для создания ударной волны.
- Контроллер управления: Позволяет настраивать интервал между импульсами (пауза) и длительность продувки. Современные контроллеры оснащаются датчиками перепада давления (дифманометрами), запуская очистку только при загрязнении фильтра, что экономит сжатый воздух и ресурс рукавов.
Расчет производительности аспирации силоса
При выборе фильтра для силоса необходимо учитывать объем воздуха, вытесняемого при загрузке. Расчетная производительность фильтра должна превышать производительность компрессора цементовоза на 20–30%.
Формула оценки: Q_filter ≥ Q_compressor * K_safety.
Средняя производительность компрессора цементовоза составляет 500–700 м³/ч. Следовательно, номинальная пропускная способность фильтра должна составлять не менее 1200–1500 м³/ч (с учетом аэрации).
Монтаж и эксплуатация: предотвращение аварийных ситуаций
Установка фильтра на крышу силоса требует обязательного использования промежуточного фланца и герметизирующего уплотнения. Негерметичность соединения приводит к подсосу влажного воздуха и образованию корки цемента.
Защита силоса от избыточного давления
Фильтр не является предохранительным устройством. При переполнении силоса или засорении фильтрующих элементов давление внутри емкости может достичь критических значений, что грозит разрывом конструкции. Для предотвращения аварий обязательна установка клапана сброса избыточного давления (VCP). Клапан срабатывает механически при достижении порогового значения (обычно 500 мм вод. ст.).
Регламент обслуживания
- Ежесменно: Визуальный контроль отсутствия видимых выбросов пыли. Проверка показаний дифманометра (норма перепада 200–1200 Па).
- Ежемесячно: Проверка работы соленоидных клапанов, слив конденсата из ресивера (при отсутствии автослива).
- Раз в 6 месяцев: Осмотр фильтрующих элементов на предмет механических повреждений и абразивного износа.
- Ежегодно: Полная ревизия уплотнений, проверка заземления корпуса фильтра.
Использование оригинальных комплектующих (картриджи, рукава, электромагниты) гарантирует сохранение паспортных характеристик по остаточной запыленности и предотвращает штрафные санкции со стороны органов экологического надзора.
